蛇皮管組裝工藝有什么要求?
2016-12-10 14:57:50點擊：
蛇皮管的組裝分為予卡和終卡兩道工序。予卡是單獨對卡套和管子采用專用工具進行卡固，使卡套在管子上初步產生一定的卡入量，以固定住卡套和管子的相對位置。終卡則是在安裝時，將已配合好的管子裝配起來，使蛇皮管形成可靠的密封結構。
予卡工作在廠方是用油壓機配專用模具進行，用戶在現場可用替代方法進行。現具體說明如下：
1)銼平管子的端面，清除掉管子表面卡人部分的毛刺和銹跡。
2)先套入螺帽，再套人卡套。
3)在接頭孔底部墊入一只直徑為D，厚度為t的圓墊圈，以使最終裝配后留有問隙t3。
圓墊圈的直徑、厚度及螺帽擰緊力矩的要求如表1-3-2所示。
予卡工作在廠方是用油壓機配專用模具進行，用戶在現場可用替代方法進行。現具體說明如下：
1)銼平管子的端面，清除掉管子表面卡人部分的毛刺和銹跡。
2)先套入螺帽，再套人卡套。
3)在接頭孔底部墊入一只直徑為D，厚度為t的圓墊圈，以使最終裝配后留有問隙t3。
圓墊圈的直徑、厚度及螺帽擰緊力矩的要求如表1-3-2所示。

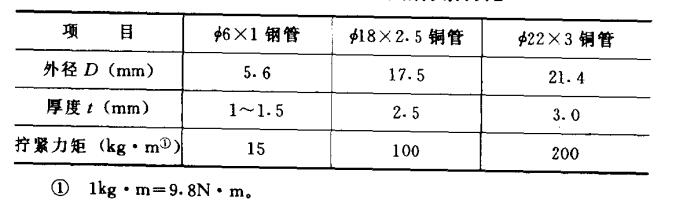

表1-3-2 圓墊圈的直徑、厚度及螺帽擰緊力矩
4)將管子放人接頭孔內并頂牢圓墊圈，使用扳手(6管子用8寸，18管子用12寸，聲22管子用15寸扳手)逐步擰緊螺帽至規定力矩，使卡套嵌人管子外壁內。
5)松開螺帽，拔出管子及卡套，取出墊圈。
