蛇皮穿線管的密封結構
2016-12-10 14:27:26點擊：

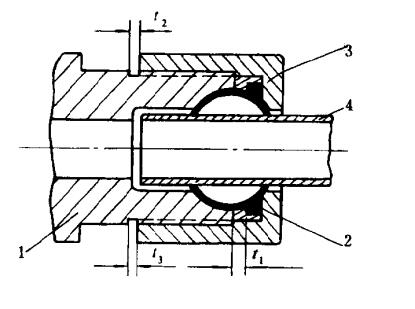

蛇皮穿線管的結構如圖所示。
它是由接頭1、卡套2、螺帽3和管子4所組成。擰緊螺帽時，卡套受到接頭內部錐面擠壓產生變形，其刃口切入管子壁內形成一圈密封線，既能獲得可靠的密封性能，又能防止管子軸向位移。卡套接頭的密封部位包括卡套刃口嵌人管子壁上的接合面和卡套與接頭內錐面的接觸面。后者是在卡套接頭裝配后，卡套被軸向擠壓，使其擠緊在接頭的錐面上，從而形成一道密封線。
卡套接頭裝配后，一定要保證圖中t1、t2、t3三處都留有1～2mm的間隙。即當擰緊螺帽時，使管子連同卡套在接頭中尚有軸向前進的余地。
卡套的材料一般為65#鋼．它加工后不再進行熱處理，接頭和螺帽采用45#鋼加工，也不進行熱處理。對于采用紫銅管的管路，卡套材質宜用合金黃銅加工。
