本實用新型提供一種連接快速方便且安裝連接可靠的金屬軟管接頭；其包括接頭本體、置于該接頭本體一端內腔中的卡接件、用于將金屬軟管鎖緊于該接頭本體一端的鎖緊套以及設置于該接頭本體另一端上的密封圈和鎖緊件,還包括嵌套于所述卡接件外部上的橡膠密封套；通過采用在卡接件外端面上設置有連接螺紋,可以使得金屬軟管在安裝時可以通過其自身的螺紋與接頭本體快速螺紋連接,整個過程即簡單快捷同時也連接可靠；此外通過設有的橡膠密封套可以進一步的保證金屬軟管的連接可靠緊密性。



技術領域
[0001〕本實用新型涉及管道連接結構技術領域，尤其涉及到一種金屬軟管接頭。
背景技術
[0002〕金屬軟管其作為一種管道安裝中的常用構件，其連接結構的好壞直接涉及到整個金屬軟管的使用安裝性能。參見附圖1和2所示，現有的金屬軟管其在安裝使用時為在金屬軟管外側設置套筒，利用套筒與接頭本體相連進而將金屬軟管壓緊于接頭本體上，雖然該種金屬軟管的連接結構方式也可以保證連接緊固以及密封性，但是該種結構形式其在安裝過程中，金屬軟管與接頭本體之間的連接定位過程十分復雜，需要耗費大量的時間進行二者的定位。有鑒于此，對于如何尋找到一種連接快捷方便、安裝連接可靠的技術手段就顯得尤為重要。
發明內容
[0003〕本實用新型的目的在于克服現有技術的不足，提供一種連接快速方便且安裝連接可靠的金屬軟管接頭。
[0004〕為實現上述目的，本實用新型所提供的技術方案為:一種金屬軟管接頭，包括接頭本體、置于該接頭本體一端內腔中的卡接件、用于將金屬軟管鎖緊于該接頭本體一端的鎖緊套以及設置于該接頭本體另一端上的密封圈和鎖緊件，還包括嵌套于所述卡接件外部上的橡膠密封套，所述卡接件外端面上成型有與金屬軟管內壁相螺紋嚙合的連接螺紋，其中當金屬軟管與所述卡接件螺紋連接到位后，所述鎖緊套通過所述橡膠密封套將金屬軟管


鎖緊于接頭本體上:通過采用在卡接件外端面上設置有連接螺紋，可以使得金屬軟管在安裝時可以通過其自身的螺紋與接頭本體快速螺紋連接，整個過程即簡單快捷同時也連接可靠;此外通過設有的橡膠密封套可以進一步的保證金屬軟管的連接可靠緊密性。
[0005〕進一步地，還包括嵌套于所述接頭本體另一端內腔中的由橡膠耐磨材質構成的環形襯套;通過在接頭本體另一端內腔中設置有由橡膠耐磨材質構成的環形襯套，可以在保證接頭本體正常使用的情況下，可以有效減少其內壁厚度，進而降低企業生產成本。
[0006〕本方案相比現有技術，其結構簡單，連接快速方便且安裝連接可靠，大大的降低了工人的安裝操作難度。
附圖說明
[0007]圖1為現有的金屬軟管接頭立體結構示意圖。
[0008]圖2為現有的金屬軟管安裝轉配分解結構示意圖。

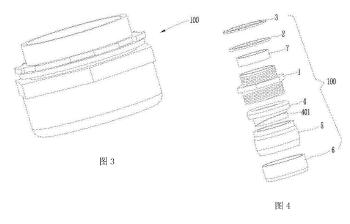

[0009]圖3為本實用新型中的金屬軟管接頭立體結構示意圖。
[0010]圖4為本實用新型中的金屬軟管安裝轉配分解結構示意圖。
[0011]圖中:100一金屬軟管接頭，1一接頭本體，2一密封圈，3一鎖緊件，4一卡接件，401一連
接螺紋，5一橡膠密封套，6一鎖緊套，7一環形襯套。


具體實施方式
[0012〕下面結合具體實施例對本實用新型作進一步說明:
[0013〕參見附圖3和4所示，本實施例所述的一種金屬軟管接頭loo，其包括接頭本體1.置于該接頭本體1一端內腔中的卡接件4、用于將金屬軟管鎖緊于該接頭本體1一端的鎖緊套6以及設置于該接頭本體1另一端上的密封圈2和鎖緊件3，還包括有嵌套于卡接件4外部上的橡膠密封套5，卡接件4外端面上成型有與金屬軟管內壁相螺紋嚙合的連接螺紋401，其中當金屬軟管與卡接件4螺紋連接到位后，鎖緊套6通過橡膠密封套5將金屬軟管鎖緊于接頭本體1上:本方案通過采用在卡接件4外端面上設置有連接螺紋401，可以使得金屬軟管在安裝時可以通過其自身的螺紋與接頭本體1快速螺紋連接，整個過程即簡單快捷同時也連接可靠;此外通過設有的橡膠密封套5可以進一步的保證金屬軟管的連接可靠緊密性。
[0014]進一步地，還包括嵌套于接頭本體1另一端內腔中的由橡膠耐磨材質構成的環形襯套7。通過在接頭本體1另一端內腔中設置有由橡膠耐磨材質構成的環形襯套7，可以在保證接頭本體正常使用的情況下，可以有效減少其內壁厚度，進而降低企業生產成本，尤其對于大批量生產而言，其經濟效果更加明顯。
